رنگ بندی و استاندارد کابل شبکه

در سیستم های LAN، چینش سیم ها اهمیت زیادی دارد زیرا ارتباط درست تجهیزات را تضمین می کند. هر رشته مسی دارای هشت سیم است که بر اساس الگوی استاندارد کابل شبکه قرار می گیرند و این ترتیب سیم کشی امکان انتقال صحیح داده ها را فراهم می کند.
دو پروتکل اصلی وجود دارد، یکی T568A و دیگری T568B که تفاوت اصلی آن ها در نحوه قرارگیری رنگ سیم هاست. رعایت پین بندی رنگ سیم ها باعث می شود اتصال بین سوئیچ ها، روترها و کامپیوترها بدون مشکل برقرار شود.
کابل ها می توانند به صورت مستقیم یا کراس استفاده شوند که هر کدام کاربرد خاص خود را دارد. سیم بندی استاندارد از بروز اختلالات و نویز جلوگیری می کند و عملکرد شبکه محلی را بهینه می سازد، توجه به توالی رنگ سیم ها در نصب و راه اندازی اهمیت فراوان دارد.

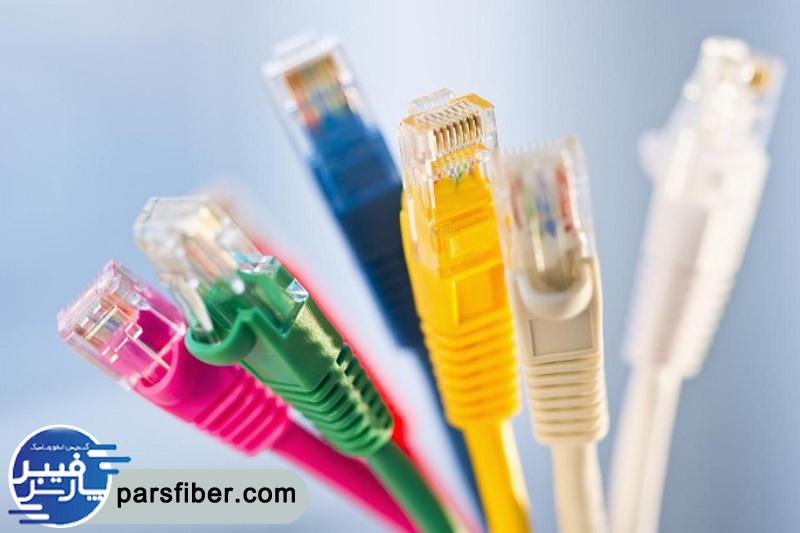

- کابل LAN: این کابل ها برای اتصال دستگاه ها در یک شبکه محلی طراحی شده اند و انتقال داده با سرعت مناسب را فراهم می کنند. استفاده از آن ها در اتصال کامپیوتر، روتر و سوئیچ رایج است و عملکرد را تضمین می کند.

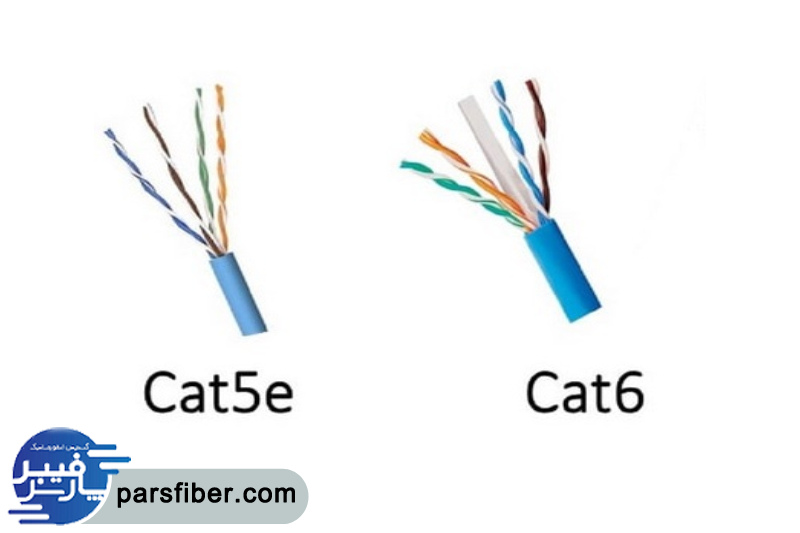

- کابل Cat5e و Cat6: کابل Cat5e برای سرعت تا ۱۰۰۰ مگابیت بر ثانیه مناسب است و در شبکه های خانگی و اداری کاربرد دارد. Cat 6 از پهنای باند بالاتر و نویز کمتر برخوردار است و انتقال داده با سرعت بالاتر و کیفیت بهتر را ممکن می سازد، بنابراین در شبکه های حرفه ای ترجیح داده می شود.

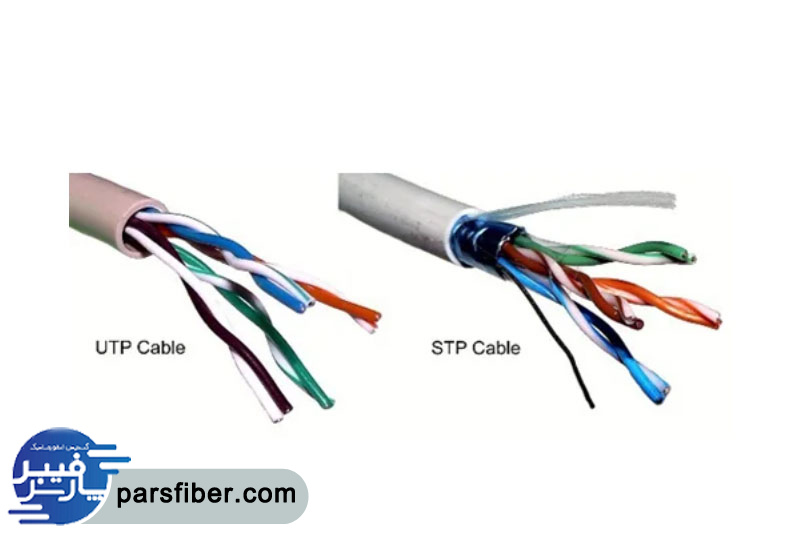

- کابل UTP و STP: کابل UTP سیم های بدون شیلد دارد و نصب ساده ای دارد، ولی در محیط های پر نویز حساس است. STP دارای حفاظ فلزی است که از تداخل امواج جلوگیری می کند و برای محیط های پر نویز مناسب است. انتخاب صحیح نوع کابل بر اساس نیاز سیستم و محیط عملیاتی اهمیت دارد و کارایی اتصال را تضمین می کند.

- رنگ سیم های کابل شبکه: هر کابل دارای هشت سیم با رنگ های مشخص است که در چهار زوج تابیده قرار دارند. این رنگ ها شامل سفید و سبز، سبز، سفید و نارنجی، نارنجی، سفید و آبی، آبی، سفید و قهوه ای، قهوه ای است و هر رنگ وظیفه مشخصی در انتقال داده دارد.
- زوج سیم های تابیده Twisted Pair: چهار زوج سیم تابیده باعث کاهش تداخل الکترومغناطیسی می شود. هر زوج شامل یک سیم مثبت و یک منفی است که به صورت مارپیچ به هم تابیده شده اند تا نویز محیطی را کاهش دهند و انتقال داده پایدارتر باشد.
- نقش چینش رنگ سیم ها در کیفیت اتصال: رعایت ترتیب و الگوی رنگ نه تنها اتصال صحیح را تضمین می کند، بلکه با حفظ تفکیک زوج ها، از اختلال و کاهش سرعت جلوگیری می کند. این آرایش باعث افزایش کیفیت و پایداری شبکه محلی می شود و عملکرد تجهیزات را بهینه می سازد.

استاندارد کابل شبکه مجموعه قواعدی است که نحوه سیم کشی و چینش آنها را مشخص می کند تا انتقال داده با کیفیت و بدون خطا انجام شود. رعایت این قواعد باعث سازگاری تجهیزات مختلف و کاهش مشکلات اتصال می شود و از افت سرعت و اختلال جلوگیری می کند.
- استاندارد TIA EIA 568 چیست؟ این استاندارد بین المللی مشخص می کند که سیم ها چگونه باید در سوکت RJ45 قرار گیرند و ترتیب رنگ آن ها چگونه باشد. دو پروتکل اصلی در این استاندارد تعریف شده است: T568A و T568B که هر کدام کاربردهای خاص خود را دارند و رعایت آن ها در نصب ضروری است.

- استاندارد سیم بندی کابل شبکه: رعایت پین بندی رنگ سیم ها و توالی رنگ باعث می شود آن ها به صورت مستقیم یا کراس به درستی کار کنند. این الگوی استاندارد عملکرد را بهینه می کند، نویز را کاهش می دهد و از بروز اختلال در ارتباط بین دستگاه ها جلوگیری می کند.
- نقش رعایت استاندارد در عملکرد شبکه: رعایت الگوی استاندارد کابل شبکه اتصال درست دستگاه ها را تضمین می کند. این کار با حفظ توالی رنگ سیم ها از نویز و اختلال جلوگیری می کند و کیفیت انتقال داده را بهبود می بخشد. اجرای صحیح استاندارد باعث پایداری و سرعت مطلوب می شود.

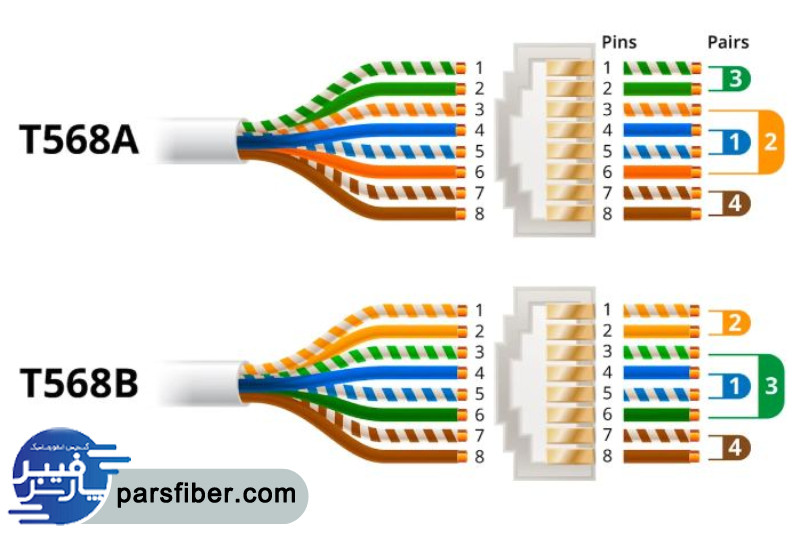

استاندارد T568A یکی از پروتکل های اصلی در سیم بندی شبکه است که ترتیب دقیق رنگ آن ها در سوکت RJ45 را مشخص می کند. در این نوع، به ترتیب سفید و سبز، سبز، سفید و نارنجی، آبی، سفید و آبی، نارنجی، سفید و قهوه ای، قهوه ای قرار می گیرند تا انتقال داده بهینه و بدون اختلال انجام شود.
رعایت این ترتیب باعث می شود اتصال بین کامپیوتر، روتر و سوئیچ بدون مشکل برقرار شود و از تداخل و نویز جلوگیری شود. استاندارد T568A بیشتر در شبکه های خانگی و اداری کاربرد دارد و برای کابل های مستقیم و اتصال تجهیزات مختلف مناسب است. اجرای صحیح، عملکرد را تضمین کرده و کیفیت سیم کشی و انتقال اطلاعات را افزایش می دهد، به طوری که دستگاه ها به صورت پایدار و سریع به یکدیگر متصل می شوند.

استاندارد T568B یکی از پروتکل های رایج در سیم کشی شبکه است که ترتیب دقیق رنگ آن ها در سوکت RJ45 را مشخص می کند. در این مدل، به ترتیب سفید و نارنجی، نارنجی، سفید و سبز، آبی، سفید و آبی، سبز، سفید و قهوه ای، قهوه ای قرار می گیرند تا انتقال داده به صورت پایدار و بدون اختلال انجام شود.
رعایت این چینش رنگ، اتصال بین سوئیچ، روتر و کامپیوتر ها را تضمین می کند و از نویز و تداخل جلوگیری می نماید. استاندارد T568B در پروژه های اداری و صنعتی کاربرد گسترده دارد و برای کابل های مستقیم و کراس مناسب است.

- اهمیت رعایت ترتیب رنگ سیم ها: رعایت دقیق توالی رنگ در هنگام سوکت زدن، اتصال درست بین دستگاه ها را تضمین می کند و از بروز اختلال در انتقال داده جلوگیری می نماید. این کار عملکرد شبکه محلی را پایدار و سریع نگه می دارد.
- نقش پین اوت صحیح در سوکت RJ45: پین اوت صحیح، تعیین کننده محل قرارگیری هر سیم در سوکت است. اجرای درست آن باعث می شود کابل های مستقیم و کراس به درستی کار کنند و از نویز و خطاهای ارتباطی جلوگیری شود. هر گونه اشتباه در چیدمان می تواند باعث قطعی یا کاهش سرعت شود.

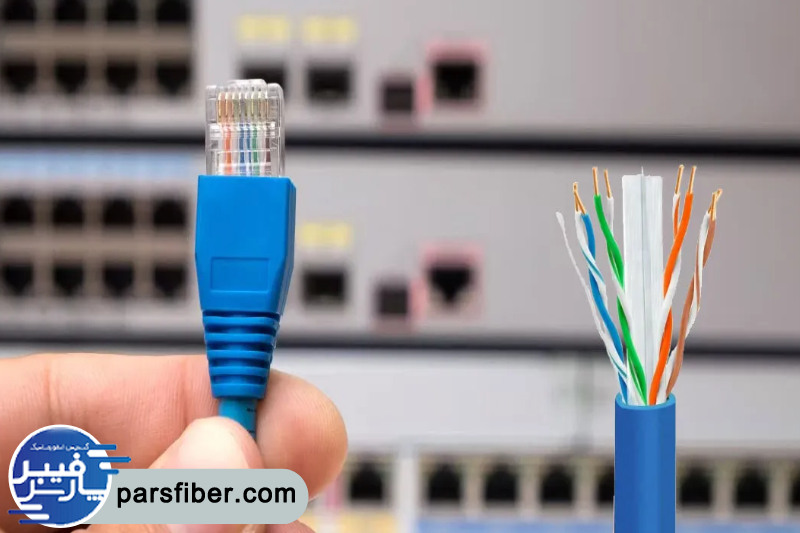

- خطاهای رایج هنگام سوکت زدن: از خطاهای معمول می توان به جا به جایی رنگ سیم ها، قطع یا کوتاه بودن آنها، فشار زیاد روی کابل و عدم برش مناسب اشاره کرد.

کابل شبکه مستقیم یا Straight نوعی کابل است که دو سر آن دارای چیدمان سیم های یکسان هستند و هر یک در همان پین سوکت RJ45 قرار می گیرد. ترتیب رنگ در هر دو سر مطابق یکی از استانداردهای T568A یا T568B رعایت می شود تا انتقال داده به صورت پایدار و بدون اختلال انجام شود.
این نوع برای اتصال دستگاه های مختلف به سوئیچ یا روتر در شبکه های معمولی کاربرد دارد و برای خانگی و اداری استفاده می شود. استفاده از کابل مستقیم، ارتباط بین کامپیوتر، چاپگر، روتر و سوئیچ را ساده می کند و باعث کاهش نویز و اختلال می شود.

کابل شبکه ضربدری یا Crossover نوعی کابل است که دو سر آن دارای چیدمان سیم های متفاوت هستند و سیم های ارسال و دریافت داده جابه جا شده اند تا ارتباط مستقیم بین دو دستگاه برقرار شود. تفاوت اصلی آن با مستقیم در همین جابجایی است؛ در مستقیم هر دو سر ترتیب سیم ها یکسان است، ولی در کراس، برخی از آنها مطابق استانداردهای T568A و T568B جابجا می شوند.
این مورد بیشتر برای اتصال مستقیم دو کامپیوتر، دو سوئیچ یا دو روتر بدون استفاده از دستگاه واسطه کاربرد دارد. رعایت دقیق پین بندی رنگ سیم ها و توالی رنگ آنها در هر سر، عملکرد درست و پایدار را تضمین می کند و از اختلال و نویز جلوگیری می نماید. استفاده صحیح از کابل کراس امکان تبادل داده سریع و بدون مشکل بین تجهیزات را فراهم می سازد و اتصال را بهینه می کند.

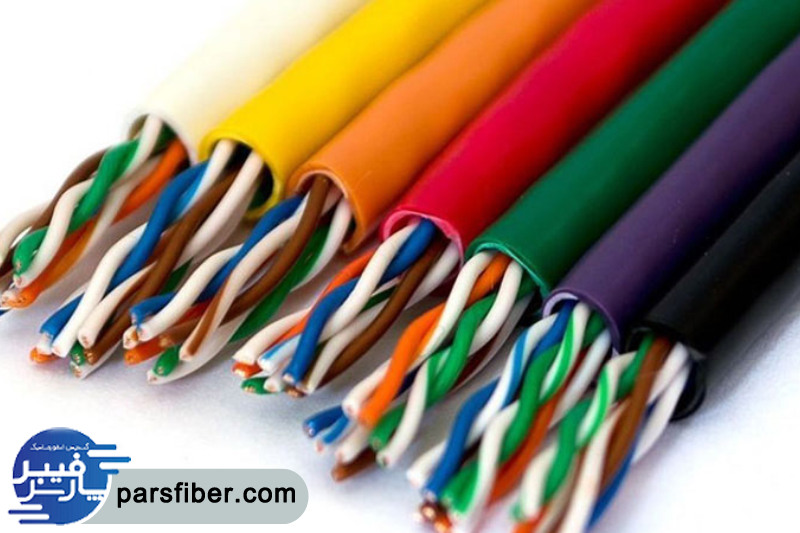

برای اطمینان از عملکرد صحیح سیم کشی شبکه، تست قبل از استفاده اهمیت دارد. ابزارهای مخصوص تست، مانند تستر کابل شبکه مدل RJ45، امکان بررسی پین بندی رنگ آنها و صحت اتصال بین دو سر را فراهم می کنند. با استفاده از این ابزار می توان هر گونه جابجایی یا قطع شدن سیم ها را شناسایی کرد و از اختلال جلوگیری نمود. تست شامل بررسی ترتیب رنگ، صحت اتصال زوج های تابیده و عملکرد کابل مستقیم یا کراس است.
بررسی سلامت اتصال پیش از استفاده عملی، از افت سرعت، نویز و قطعی جلوگیری می کند و کیفیت انتقال داده را تضمین می نماید. این مرحله به نصاب کمک می کند تا خطاهای رایج در سوکت زدن یا سیم کشی را شناسایی و اصلاح کند و شبکه محلی با پایداری و سرعت مطلوب راه اندازی شود.

- جابجایی رنگ سیم ها و مشکلات ناشی از آن: جابجا کردن رنگ باعث می شود سیم کشی شبکه به درستی انجام نشود و اتصال بین دستگاه ها ناقص شود. این خطا می تواند منجر به قطعی، کاهش سرعت و افزایش نویز گردد و کیفیت انتقال داده را کاهش دهد.
- عدم تطابق دو سر کابل و افت عملکرد شبکه: اگر ترتیب سیم ها در دو سر مطابق الگوی استاندارد نباشد، کابل مستقیم یا کراس به درستی کار نمی کند. این مشکل باعث اختلال در انتقال اطلاعات و کاهش پایداری می شود و ممکن است تجهیزات متصل قادر به شناسایی یکدیگر نباشند.
- خطاهای رایج در سوکت زدن کابل شبکه: از اشتباهات متداول می توان به کوتاه بودن، برش نامناسب، فشار بیش از حد در سوکت و رعایت نکردن ترتیب رنگ اشاره کرد.

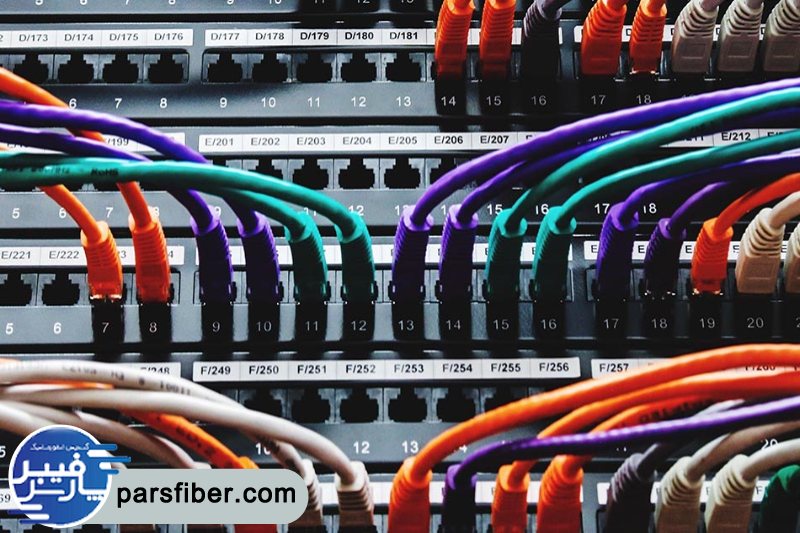

- رعایت ترتیب رنگ سیم ها: تعیین دقیق چینش سیم ها اهمیت بالایی دارد زیرا هر گونه اشتباه در رنگ می تواند باعث قطعی، نویز یا کاهش سرعت شود. اجرای صحیح ترتیب، مطابق استاندارد انتخابی، عملکرد را پایدار و انتقال داده را بهینه می کند.

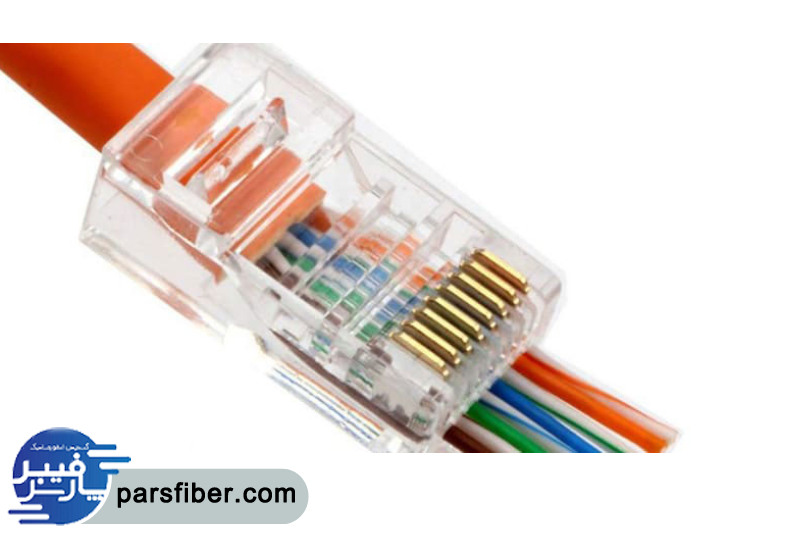

- پین بندی صحیح در سوکت RJ45: هر سیم باید در پین مربوطه در سوکت RJ45 قرار گیرد. سوکت زدن با برش دقیق و بدون فشار بیش از حد انجام می شود تا اتصال پایدار و بدون نویز ایجاد شود.
- انتخاب استاندارد مناسب T568A یا T568B: انتخاب مورد مناسب، بر اساس نوع مستقیم یا کراس و کاربرد شبکه خانگی یا اداری ضروری است. این موارد ترتیب دقیق رنگ سیم ها را مشخص می کنند و اجرای صحیح آن باعث اتصال درست و کاهش خطا می شود.

- تست و بررسی سلامت اتصال قبل از راه اندازی: استفاده از تستر برای بررسی توالی رنگ سیم ها و صحت اتصال پیش از بهره برداری ضروری است. این اقدام از اختلال، نویز و افت سرعت جلوگیری کرده و کیفیت را تضمین می کند.
- استانداردهای اجرایی در کابل کشی شبکه: رعایت استانداردهای بین المللی سیم کشی LAN شامل مسیرکشی منظم، حفظ زوج های تابیده، جلوگیری از خمیدگی شدید و نصب صحیح سوکت RJ45 است.
